Produktbeskrivning

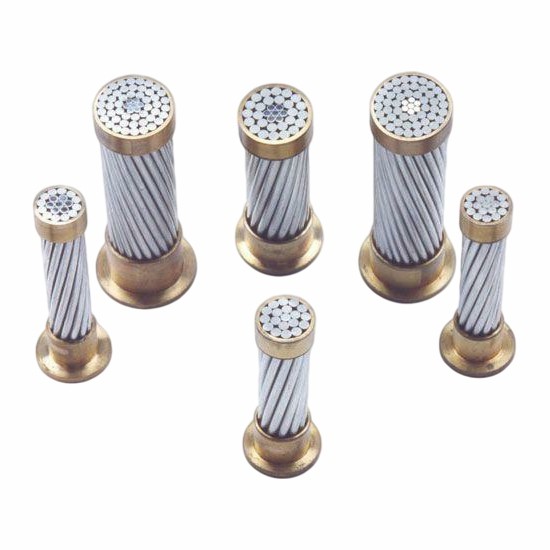

Vår fabrik tillverkar stålförstärkt aluminiumtråd, en överliggande kraftöverföringsledare gjord av en galvaniserad stålkärna och ett yttre lager av aluminiumtråd. Den kombinerar till fullo den höga ledningsförmågan hos aluminium med den höga mekaniska hållfastheten hos stål, och utnyttjar hudeffekten för att minska påverkan av stålkärnans låga ledningsförmåga på transmissionseffektiviteten, vilket uppnår hög-effektiv kraftöverföring. Vår ståltråd med-kärna aluminiumtråd finns i tre typer baserade på tvärsnittsförhållandet av aluminium-till-tvärsnittsarea-: standard, lätt- och förstärkt, och används ofta i kraftöverförings- och distributionsledningar med olika spänningsnivåer.
Produktmodell
|
Vanliga modeller |
JL/G1A, JL/G1B, JL/G2A, JL/G2B, JL/G3A |
|
Logotypens betydelse |
|
|
Vanlig hållfast ståltråd |
G1A eller G1B |
|
Hög-hållfast ståltråd |
G2A eller G2B |
|
Ultra-höghållfast ståltråd |
G3A |
Produktfunktion och applikation
Hualun stålförstärkt aluminiumtråd har enkel struktur, bekväm installation och underhåll, låg linjekostnad och stor överföringskapacitet. Den är väl-lämpad för att dra kablar över floder och dalar, och dess utmärkta ledningsförmåga och tillräckliga mekaniska styrka möjliggör ökat tornavstånd.
Produktens tekniska parametrar
|
Nominell-tvärsnittsarea Al/stål |
Struktur Antal rötter/diameter |
ytterdiameter av tvinnad tråd |
Beräkningssektion |
Referensvikt |
Totalvikt |
DC motstånd inte större än |
Beräkna brottkraft |
|||
| Aluminium | Stål | Aluminium | Stål | Aluminium | Stål | |||||
|
10/2 |
6/1.50 |
1/1.50 |
4.50 |
10.60 |
1.77 |
29.09 |
13.78 |
42.87 |
2.706 |
4120 |
|
16/3 |
6/1.85 |
1/1.85 |
5.55 |
16.13 |
2.69 |
44.62 |
20.97 |
65.23 |
1.779 |
6130 |
|
25/4 |
6/2.32 |
1/2.32 |
6.96 |
25.36 |
4.23 |
69.60 |
32.97 |
102.57 |
1.131 |
9290 |
|
35/6 |
6/2.72 |
1/2.72 |
8.16 |
34.86 |
5.81 |
96.67 |
45.32 |
141.99 |
0.8230 |
12630 |
|
50/8 |
6/3.20 |
1/3.20 |
9.60 |
48.25 |
8.04 |
132.41 |
62.73 |
195.14 |
0.5946 |
16820 |
|
50/30 |
12/2.32 |
7/2.32 |
11.60 |
50.73 |
29.59 |
140.09 |
231.87 |
371.96 |
0.5692 |
42620 |
|
70/10 |
6/3.80 |
1/3.80 |
11.40 |
68.05 |
11.34 |
186.72 |
88.46 |
275.18 |
0.4217 |
23390 |
|
70/40 |
12/2.72 |
7/2.72 |
13.60 |
69.73 |
40.67 |
192.56 |
318.71 |
511.27 |
0.4141 |
58300 |
|
95/15 |
26/2.15 |
7/1.67 |
24.26 |
94.39 |
15.33 |
260.64 |
120.14 |
380.78 |
0.3058 |
35000 |
|
95/20 |
7/4.16 |
7/1.85 |
13.61 |
95.14 |
18.82 |
261.47 |
147.44 |
408.91 |
0.3019 |
37200 |
|
95/55 |
12/3.20 |
7/3.20 |
13.87 |
96.51 |
56.30 |
266.52 |
441.13 |
707.65 |
0.2992 |
78110 |
|
120/7 |
18/2.90 |
1/2.90 |
16.00 |
118.89 |
6.61 |
327.44 |
51.52 |
378.96 |
0.2422 |
27570 |
|
120/20 |
26/2.38 |
7/1.85 |
14.50 |
115.67 |
18.82 |
319.39 |
147.44 |
466.83 |
0.2496 |
41000 |
|
120/25 |
7/4.72 |
7/2.10 |
15.07 |
122.48 |
24.25 |
336.60 |
189.98 |
526.58 |
0.2345 |
47880 |
|
120/70 |
12/3.60 |
7/3.60 |
15.74 |
122.15 |
71.25 |
337.31 |
558.30 |
895.61 |
0.2364 |
98870 |
|
150/8 |
18/3.20 |
1/3.20 |
18.00 |
144.76 |
8.04 |
398.69 |
62.73 |
461.42 |
0.1989 |
32860 |
|
150/20 |
24/2.78 |
7/1.85 |
16.00 |
145.68 |
18.82 |
401.97 |
147.44 |
549.41 |
0.1980 |
46630 |
|
150/25 |
26/2.70 |
7/2.10 |
16.67 |
148.86 |
24.25 |
411.05 |
189.98 |
601.03 |
0.1939 |
54110 |
|
150/35 |
30/2.50 |
7/2.50 |
17.10 |
147.26 |
34.36 |
406.94 |
269.24 |
676.18 |
0.1962 |
65020 |
|
185/10 |
18/3.60 |
1/3.60 |
17.50 |
183.22 |
10.18 |
504.59 |
79.39 |
583.98 |
0.1572 |
40880 |
|
185/25 |
24/3.15 |
7/2.10 |
18.00 |
187.04 |
24.25 |
516.09 |
189.98 |
706.07 |
0.1542 |
59420 |
|
185/30 |
26/2.98 |
7/2.32 |
18.88 |
181.34 |
29.59 |
500.72 |
231.87 |
732.59 |
0.1592 |
64320 |
|
185/45 |
30/2.80 |
7/2.80 |
19.60 |
184.73 |
43.10 |
510.46 |
337.74 |
848.20 |
0.1564 |
80190 |
|
210/10 |
18/3.80 |
1/3.80 |
19.00 |
204.14 |
11.34 |
562.22 |
88.46 |
650.68 |
0.1411 |
45140 |
|
210/25 |
24/3.33 |
7/2.22 |
19.98 |
209.02 |
27.10 |
576.75 |
212.31 |
789.06 |
0.1380 |
65990 |
|
210/35 |
26/3.22 |
7/2.50 |
20.38 |
211.73 |
34.36 |
584.62 |
269.24 |
853.86 |
0.1363 |
74250 |
|
210/50 |
30/2.98 |
7/2.98 |
20.86 |
209.24 |
48.82 |
578.21 |
382.56 |
960.77 |
0.1331 |
90830 |
|
240/30 |
24/3.60 |
7/2.40 |
21.60 |
244.29 |
31.67 |
674.07 |
248.13 |
922.20 |
0.1181 |
75620 |
|
240/40 |
26/3.42 |
7/2.66 |
21.66 |
238.85 |
38.90 |
659.50 |
304.81 |
964.31 |
0.1209 |
83370 |
|
240/55 |
30/3.20 |
7/3.20 |
22.40 |
241.27 |
56.30 |
666.73 |
441.13 |
1107.86 |
0.1198 |
102100 |
|
300/15 |
42/3.00 |
7/1.67 |
23.01 |
296.88 |
15.33 |
819.66 |
120.14 |
939.80 |
0.09724 |
68060 |
|
300/20 |
45/2.93 |
7/1.95 |
23.43 |
303.42 |
20.91 |
837.99 |
163.81 |
1001.80 |
0.09520 |
75680 |
|
300/25 |
48/2.85 |
7/2.22 |
23.76 |
306.21 |
27.10 |
845.97 |
212.31 |
1058.28 |
0.09433 |
83410 |
|
300/40 |
24/3.99 |
7/2.66 |
23.94 |
300.09 |
38.90 |
828.03 |
304.81 |
1132.84 |
0.09614 |
92220 |
|
300/50 |
26/3.83 |
7/2.98 |
24.26 |
299.54 |
48.82 |
827.11 |
382.56 |
1209.67 |
0.09636 |
103400 |
|
300/70 |
30/3.60 |
7/3.60 |
25.20 |
305.36 |
71.25 |
843.83 |
558.30 |
1402.13 |
0.09460 |
128000 |
|
400/20 |
42/3.51 |
7/1.95 |
26.91 |
406.40 |
20.91 |
1122.04 |
163.81 |
1285.85 |
0.07104 |
88850 |
|
400/25 |
45/3.33 |
7/2.22 |
26.64 |
391.91 |
27.10 |
1082.41 |
212.31 |
1294.72 |
0.07370 |
95940 |
|
400/35 |
48/3.22 |
7/2.50 |
26.82 |
390.88 |
34.36 |
1079.88 |
269.24 |
1349.12 |
0.07389 |
103900 |
|
400/50 |
54/3.07 |
7/3.07 |
27.63 |
399.73 |
51.82 |
1105.06 |
406.01 |
1511.07 |
0.07232 |
123400 |
|
400/65 |
26/4.42 |
7/3.44 |
28.00 |
398.73 |
65.06 |
1101.56 |
509.78 |
1611.34 |
0.07236 |
135200 |
|
400/95 |
30/4.16 |
19/2.50 |
29.14 |
407.75 |
93.27 |
1126.77 |
733.22 |
1859.99 |
0.07087 |
171300 |
|
500/35 |
45/3.75 |
7/2.50 |
30.00 |
497.01 |
34.36 |
1372.67 |
269.24 |
1641.91 |
0.05812 |
119500 |
|
500/45 |
48/3.60 |
7/2.80 |
30.00 |
488.58 |
43.10 |
1349.80 |
337.74 |
1687.54 |
0.05912 |
128100 |
|
500/65 |
54/3.44 |
7/3.44 |
30.96 |
501.88 |
65.06 |
1387.48 |
509.78 |
1897.26 |
0.05760 |
154000 |
|
630/45 |
45/4.20 |
7/2.80 |
33.60 |
623.45 |
43.10 |
1721.88 |
337.74 |
2059.62 |
0.04633 |
148700 |
|
630/55 |
48/4.12 |
7/3.20 |
34.32 |
639.92 |
65.06 |
1767.90 |
441.13 |
2209.03 |
0.04514 |
164400 |
|
630/80 |
54/3.87 |
19/2.32 |
34.82 |
635.19 |
43.10 |
1756.03 |
631.44 |
2387.47 |
0.04551 |
192900 |
|
720/50 |
45/4.529 |
7/3.02 |
50.14 |
725.1 |
50.14 |
|
|
2401.00 |
|
170600 |
|
800/55 |
45/4.80 |
7/3.20 |
38.40 |
814.30 |
56.30 |
2248.99 |
441.13 |
2690.12 |
0.03547 |
191500 |
|
800/70 |
48/4.63 |
7/3.60 |
38.58 |
808.15 |
71.25 |
2232.67 |
558.30 |
2790.97 |
0.03574 |
207000 |
|
800/100 |
54/4.33 |
19/2.60 |
38.98 |
795.17 |
100.88 |
2198.30 |
793.05 |
2991.35 |
0.03635 |
241100 |
|
1000/45 |
72/4.21 |
7/2.80 |
42.08 |
1002.27 |
43.10 |
|
|
3055.1 |
0.0326 |
|
|
1000/125 |
54/4.84 |
19/2.90 |
43.54 |
993.51 |
125.49 |
|
|
3580.2 |
0.0319 |
|
|
1400/120 |
84/4.60 |
19/2.80 |
50.80 |
1396.00 |
116.99 |
|
|
4641.2 |
0.0231 |
|
|
1400/135 |
88/4.50 |
19/3.00 |
51.00 |
1399.58 |
134.30 |
|
|
4765.8 |
0.0229 |
|
|
1440/120 |
84/4.67 |
19/2.80 |
51.36 |
1438.81 |
116.99 |
|
|
4759.7 |
0.0224 |
|
|
1440/135 |
88/4.56 |
19/3.00 |
51.48 |
1437.15 |
134.30 |
|
|
4869.8 |
0.0223 |
|
FAQ
Hur väljer man rätt stålförstärkt aluminiumtrådmodell?
Den grundläggande typen bestäms vanligtvis av spänningsnivån och den avsedda användningen av linjen:
Fördelningslinjer under 5kV
Vanlig aluminiumtråd (LJ) eller liten-sektionsstål-trådad aluminiumtråd (LGJ) kan användas, lämplig för scenarier med små spännvidder och låg spänning.
35kV och över transmissionsledningar
Stål-kärnad aluminiumtråd (LGJ) måste användas för att säkerställa tillräcklig mekanisk styrka och stabilitet.
Områden med kraftig isbildning, långa spännvidder eller områden med högt vindtryck
Förstärkt stål-kärnad aluminiumtråd bör väljas, till exempel modeller som använder hög-stålkärna (G2A/G3A) (JL/G2A, JL/G3A), för att förbättra draghållfastheten.
Hög-höjd, 500kV och över ultra-högspänningsledningar
Utvidgad diameter ståltråd-trådad aluminiumtråd (LGKK) rekommenderas. Att öka motsvarande diameter minskar koronaförlusten och förbättrar den elektromagnetiska miljön.
